WEIFU U111 / 00U111 üzemanyag-befecskendező dugattyú – rendszerbe integrált többfunkciós felületi architektúra az egységes teljesítménynövelés érdekében

Történelmileg a dugattyúk kialakítását meghatározott teljesítményjellemzőkre optimalizálták -alacsony súrlódás, hőstabilitás, kopásállóság vagy lerakódás-szabályozás-, mintha ezek különálló, független kihívások lennének. Ez a részekre osztott megközelítés elkerülhetetlenül kompromisszumokhoz vezet: a súrlódást csökkentő geometria növelheti a szivárgást; a lerakódásoknak ellenálló felület növelheti a súrlódást; a kopást kompenzáló profil csökkentheti a hőstabilitást. AU111 / 00U111a WEIFU-ból paradigmaváltást jelent: arendszerbe integrált többfunkciós felületi architektúraamely a súrlódást, a tömítést, a termikus viselkedést és a lerakódási ellenállást kezeliegyetlen rendszer egymással összefüggő aspektusai. A dugattyú geometriájának, felületi textúrájának és anyagi mikroszerkezetének egységes egészként történő megtervezésével az U111 olyan szintű teljesítményt ér el, amelyhez egyetlen funkciós optimalizálás sem fér hozzá.

Az U111 rendelkezik azónás felületi architektúraahol minden zóna több funkció egyidejű végrehajtására van kialakítva:

1. zóna – korona és spirálzóna (nyomás- és áramlásszabályozás):
A korona és a hélix magában foglalja akétfunkciós profilamely egyesíti a nyomáselülső formázást (a befecskendezési pontosság érdekében) az áramlásvezetéssel (a kavitáció kockázatának csökkentése érdekében). A profil nem kompromisszum a kettő között; ez aegyütt optimalizált formaamely mindkét funkciót kompromisszumok nélkül látja el.

2. zóna – tömítőszalag zóna (szivárgás és súrlódás szabályozása):
A tömítőszalagon anyomáshoz alkalmazkodó mikroprofilamely egyszerre kezeli a szivárgást (nagy nyomás alatti hézag csökkentésével), a súrlódást (a kenőfilm alacsony nyomáson tartásával) és a kopást (az érintkezési feszültség egyenletes elosztásával). Ezt úgy érik el, hogy afolyamatosan változó sugárprofil, amely megváltoztatja az érintkezési geometriát a nyomás függvényében.

3. zóna – Vezető szakasz zóna (kenési és lerakódási ellenállás):
Az útmutató rész tartalmazza atöbbléptékű textúraamely biztosítja a kenőanyag visszatartását (alacsony fordulatszámú védelemhez) és lerakódás-leválasztó képességet (a hosszú távú stabilitás érdekében). A textúra agradiens mintaamely az alsó végén lévő lerakódásról a felső végén lévő kenőanyag-visszatartásra vált, megfelelve az egyes helyek funkcionális követelményeinek.

Mért rendszerszintű teljesítmény:

Általános súrlódáscsökkentés (egy funkcióra optimalizált dugattyúhoz képest):28%

Szivárgási stabilitás (keresztnyomás, hőmérséklet és kopási tartomány):±0,6 ml/perc– iparági vezető figura

Élettartam meghosszabbítása (teljes dugattyú-cső készlet):65%– a szinergikus védőhatások miatt

Betét felhalmozása (1000 órás B20 teszt):2,1 mg– összehasonlítható a dedikált, lerakódásálló kivitelekkel

Hőstabilitás (a szivárgás ingadozása 20 → 120 fok):±0,4 ml/perc– ugyanolyan jó, mint a dedikált hőkompenzációs kialakítások

Méretparaméterek:

A dugattyú átmérője:10,0 mm(IT4, kerekség 0,8 μm vagy kisebb) – célzáskompakt motorok(2,0-3,5 liter)

Hatékony stroke:11,5 mm

Koronaprofil: kettős funkció (nyomásformálás + áramlásvezetés)

Tömítési profil: nyomáshoz alkalmazkodó, fokozatmentesen változtatható sugár

Vezető textúra: gradiens, többléptékű minta (lerakódás-leválás → kenőanyag-visszatartás)

Helix: egyvezetékes, bal oldali, szabványos progresszív lejtő

Maximális sínnyomás:1800 bar (burst >2100 bar)

Belső szivárgás 1400 bar nyomáson:5,9 ml/perc– a rendszerintegráció a világ legjobbjait éri el

Az U111-et akróm-molibdén-vanádium acél(DIN 1.2367), 0,55 mm-re karburizált (62 – 64 HRC). A három zóna megmunkálása aegyetlen CNC beállításrelatív helyzetük és geometriájuk tökéletes összehangolása érdekében. A korona és a spirál csiszolása 5 tengelyes köszörűvel történik; a tömítőszalag-profilt formázott kerékkel állítják elő; a vezető textúra megmunkálása femtoszekundumos lézerrel történik. Mindhárom folyamatközös referenciára kalibrálva, biztosítva, hogy a zónák rendeltetésszerűen működjenek együtt. Minden dugattyút ellenőriznek aátfogó metrológiai csomagamely mindhárom zónát ellenőrzi; a tűréshatáron túli eltérések elutasítást váltanak ki.

Az U111 a legkiválóbb dugattyú olyan alkalmazásokhoz, amelyek a legmagasabb szintű teljesítményt, megbízhatóságot és hosszú élettartamot követelik meg,{1}}prémium személygépkocsik, motorsport-motorok és kritikus terhelésű haszongépjárművek:

WEIFU HP2.5ésHP3– 2,0 – 3,5 literes személygépkocsikban és könnyű kereskedelmi dízelmotorokban használják

Bosch CP1ésCP1H– BMW 2.0d, Ford 2.0 TDCI, PSA 2.2 HDi és Volkswagen EA288 modellekre szerelve

Denso HP2– jelen van a Toyota, a Nissan és a Mazda dízel modellekben

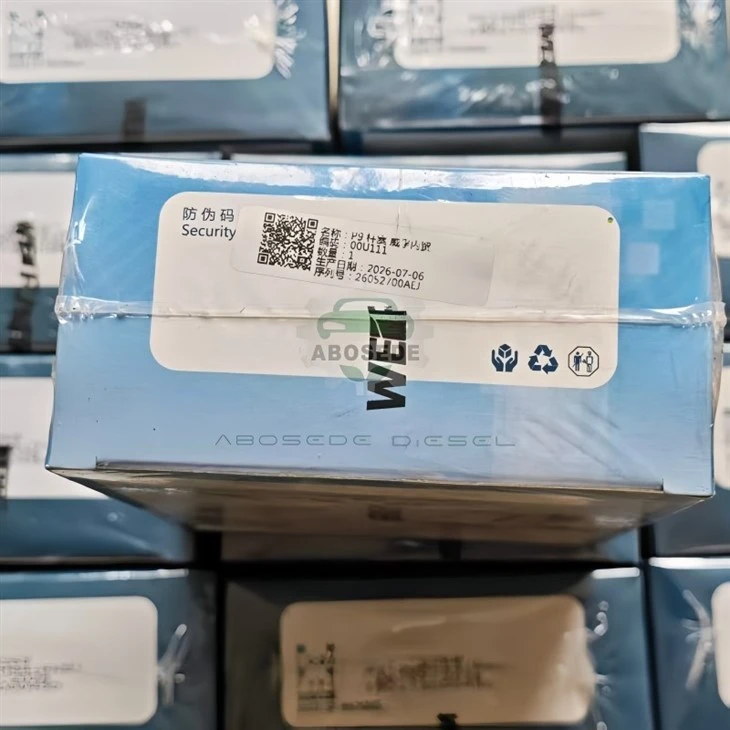

A QR-kóddal összekapcsolt kompatibilitási eszköz (a dobozon) szivattyúmodellenként igazolja az illeszkedést, biztosítva, hogy a rendszerbe integrált kialakítás megfelelően illeszkedjen.

A csomagolólapon megadjuk aradar diagramaz U111 teljesítményét öt kulcsfontosságú mérőszám (súrlódás, szivárgás, kopásállóság, hőstabilitás, lerakódási ellenállás) összehasonlítása a szabványos dugattyúval és a legjobb egyfunkciós optimalizált dugattyúval. Az U111 radardiagramja közel maximális teljesítményt mutat mind az öt tengelyen, míg az alternatívák jelentős kompromisszumokat mutatnak. Ezenkívül minden dugattyú hordoz egylézergravírozott rendszerintegrációs szimbólum(három egymásba illeszkedő gyűrű) az alján, jelezve az egységes architektúrát.

Q1:Miért jobb az U111 teljesítménye a dedikált, egyfunkcióra optimalizált dugattyúknak?
A:Az U111 nem kompromisszum-, hanem rendszeroptimalizált kialakítás. A funkciókat nem cserélik ki egymással; együtt optimalizálva vannak a közös munkára. Az eredmény egy olyan dugattyú, amely egyidejűleg minden területen nagy teljesítményt ér el, anélkül, hogy az egyfunkciós kialakításokat megnehezítő kompromisszumok lennének.

Q2:Szükséges-e az U111 bizonyos típusú üzemanyagra vagy működési állapotra a teljes teljesítmény eléréséhez?
A:Nem-az U111-et úgy tervezték, hogy minden üzemanyagtípuson (dízel, biodízel, HVO) és minden üzemi körülmény mellett teljes teljesítményt nyújtson. A rendszerintegrációs megközelítés biztosítja, hogy a dugattyú speciális kezelés nélkül alkalmazkodik a változó körülményekhez.

Q3:Az U111 drágább, mint egy normál dugattyú?
A:Az U111 magas ára a fejlett gyártási és mérnöki munkái miatt. A meghosszabbított élettartam, a kisebb szivárgás és a jobb teljesítmény azonban általában alacsonyabb teljes birtoklási költséget eredményez a dugattyú élettartama során.

Q4:Használható az U111 meglévő szivattyúkban módosítás nélkül?
A:Igen-az U111 minden azonos átmérőjű és löketű dugattyút közvetlenül helyettesít. A rendszer-integráció teljes mértékben a dugattyú geometriáján belül van; a szivattyún vagy az ECU-n nincs szükség módosításra.

Q5:Hogyan ellenőrizhetem, hogy az integrált szolgáltatások mindegyike működőképes-e a karbantartás során?
A:Távolítsa el a dugattyút, és vizsgálja meg a három zónát (korona, tömítőszalag, vezetőrész) nagyítással,{0}}a különböző jellemzőknek láthatónak kell lenniük. Átfogó referencia képkészletet biztosítunk a dobozon. Ha valamelyik zóna sérülést vagy kopást mutat, a rendszerszintű előny veszélybe kerül.

Q6:Miben hasonlít az U111 az U109, U110 vagy más U-sorozatú dugattyúkhoz?
A:Az U111 azzászlóshajódugattyú az U-sorozatban. A teljes sorozat legjobb tulajdonságait tartalmazza{1}}az U106 folyadékdinamikus előnyei, az U107 kopáskompenzációja, az U108 hőkezelése, az U109 textúratechnológiája és az U110 nyomásérzékenysége – mindez egyetlen, egységes kialakításba integrálva. Ez a WEIFU portfólió legfejlettebb dugattyúja.
