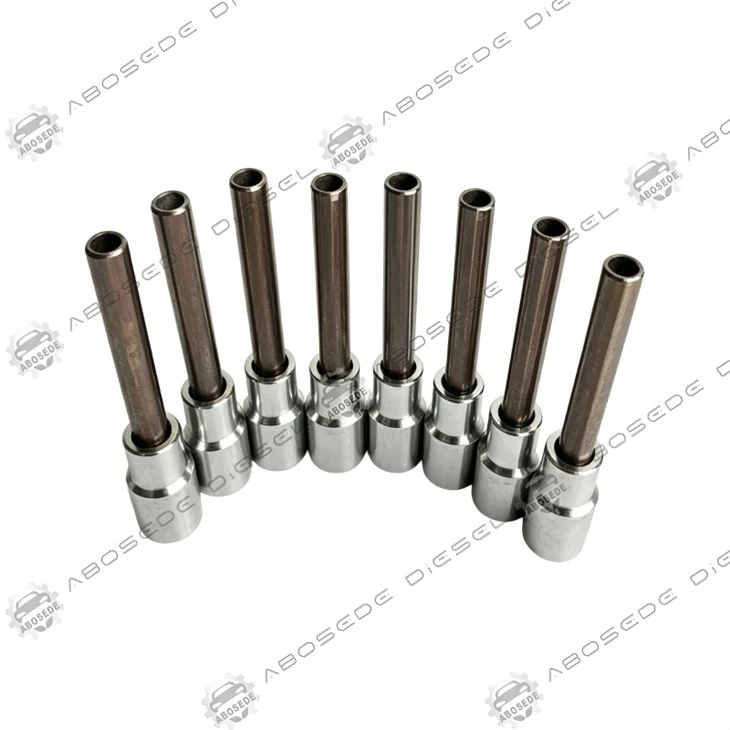

A Bosch 110-es sorozat és a CPIN1 (Compact Pump Injector) két különálló befecskendező-család,-az előbbi egy közös nyomócsöves mágnesszelep, amelyet nagy teherbírású Euro 4/5-ös motorokban használnak, az utóbbi pedig egy korai generációs egységszivattyú-befecskendező, amely bizonyos off-{6}}autópályás alkalmazásokban található. Különböző felépítésük ellenére mindkettőnek van egy kritikus szervizeleme: egy biztosítóanya, amely a szelepegységet (vagy a vezérlőszelep-blokkot) az injektortesthez rögzíti. A Bosch 110-nél ez a biztosítóanya-gyakran egy 12-hornyos profil-tartja a helyén a mágnestekercset és az armatúravezetőt, és 45–50 Nm-re kell meghúzni. A CPIN1-en egy hasonló rögzítőanya tartja a nagynyomású szivattyúdugattyú vezetőjét. A nyomaték specifikációja mindegyiknél kritikus: 5 Nm eltérés 0,02 mm-rel megváltoztathatja a vezérlőszelep emelkedését, és 1,2 fokkal megváltoztathatja a befecskendezési időzítést. ABosch 110 és CPIN1 szelepszerelvény anyakulcs(VLW-110-CPIN modell) egy kétprofilú szerszám, amely szinkronizált nyomatékkarimával rögzíti mindkét rögzítőanya geometriát, így biztosítva a pontos nyomatékátvitelt, miközben kiküszöböli a tengelyen kívüli terhelést.

A Bosch 110 rögzítőanyája 28 mm névleges átmérőjű, 12-síkprofillal rendelkezik (12 váltakozó radiális fog). A CPIN1 hasonló 12-es hornyot használ, de mélyebb csészével – az anya körülbelül 10 mm-rel a környező váll alá süllyesztve van, ami hosszabb nyúlást igényel. Csavarkulcsunk mindkét konfigurációt egyetlen tengelyre integrálja:

Az ezekkel a biztosítóanyákkal kapcsolatban visszatérő szervizprobléma az, hogy a csavarkulcs által alkalmazott nyomaték nem jut át ​​teljesen az anyára. A nyomaték egy része az anya alsó része és a befecskendező teste közötti súrlódás következtében eloszlik. Ha a kezelő a megadott 50 Nm-t alkalmazza, de a súrlódás miatt 10 Nm elveszik, az anya effektív szorítóereje csak 40 Nm. Csavarkulcsunk tartalmaz aszinkronizált nyomaték karimaa tengely alján: edzett acélgyűrű, amely érintkezik az injektor test vállával, és független ellen{0}}nyomatékot biztosít. Ez a karima egy hullámrugóval van előterhelve, amely állandó érintkezési erőt tart fenn, biztosítva, hogy a csavarkulcsra kifejtett nyomaték szinte teljes egészében az anyamenetekre átvitelre kerüljön, ahelyett, hogy „elvesszenek” az anya -test és a test közötti súrlódástól.

Nyomatékátviteli hatékonyság:95% (a szabványos aljzat 80%-ához képest).

Hullám tavaszi erő:20 N (állandó elő-terhelés).

A csavarkulcsot a1/2"-es négyzet alakú nyomatékkulcs, lehetővé téve a kezelő számára a pontos nyomaték beállítását az injektor szervizkönyvében:

Bosch 110 ellenanya:45-50 Nm

CPIN1 ellenanya:50-55 Nm

A tengely ebből kovácsoltS2 szerszámacél, HRC 56-58-ra edzett, hogy biztosítsa, hogy a bordás fogak ne deformálódjanak az ismételt használat során.

A szabványos hornyos projekciók kis hézaggal (holtjátékkal) rendelkeznek, hogy a szerszám könnyen rácsússzon az anyára. Ez a hézag azonban lehetővé teszi, hogy az anya enyhén elforduljon, mielőtt a szerszám bepattanna, és olyan ütközési impulzust hoz létre, amely áthaladhat a szelepegységen. A prospektusunkat anulla-holtjáték-interferencia illeszkedés(ISO 4156 H7/g6 tűrésosztály), ami azt jelenti, hogy a szerszám enyhe súrlódási illesztéssel kapcsolódik a bordás fogaihoz-a kezelőnek rá kell nyomnia a szerszámot az anyára, és a szerszám "kattan" a rögzítéshez anélkül, hogy forgási szabad holtjáték lenne.

1. kérdés: Van egy Bosch 110-es befecskendezőm 30 mm-es ellenanyával, nem 28 mm-es. Ez a kulcs megfelel?
V: A Bosch 110 befecskendezőnek van egy nagyobb testű változata,-110H-, amely 30 mm-es ellenanyát használ. Csavarkulcsunkat a standard 110-hez és a CPIN1-hez tervezték, mindkettő a 28 mm-es anyát használja. A 110H-hoz a VLW-110H változatot kínáljuk 30 mm-es nyílással.

2. kérdés: Mit csinál pontosan a "szinkronizált nyomatékkarima"?
V: Amikor meghúz egy anyát, a nyomaték egy részét elnyeli az anya alsó része és a meghúzott rész közötti súrlódás. Ez csökkenti a menetre ható tényleges szorítóerőt, még akkor is, ha a megfelelő nyomatékot alkalmazta. A karima független utat biztosít a súrlódási nyomaték számára, így az alkalmazott nyomaték szinte teljes egészében a menet megfeszítésére megy át, így pontosabb szorítóerőt biztosít.

3. kérdés: Szabványos 12 spline-aljzatot használtam ezekhez az anyákhoz, és ez rendben van. Miért van szükségem speciális eszközre?
V: A szabványos 12 -hornyos foglalat mélyebb kivágással rendelkezik, és előfordulhat, hogy nem illeszkedik teljesen a Bosch 110 anya rövid bordájának mélységébe – elcsúszhat vagy megkerülheti a bordás fogait. Ezenkívül a szabványos aljzat nem rendelkezik szinkronizált nyomatékkarimával, így a nyomatékleolvasások pontatlanok lehetnek. Ez az eszköz teljes bekapcsolást és pontos nyomatékátvitelt biztosít.

4. kérdés: A CPIN1 rögzítőanya süllyesztett. Hogyan éri el a csavarkulcs anélkül, hogy megütné a környező vállát?
V: A B végű nyílás szűkebb külső átmérőjű (25 mm), mint az A vég (32 mm), így a váll érintése nélkül behatol a mélyedésbe. A bross ezenkívül enyhén elkeskenyedik az orr felé, hogy helyet biztosítson az esetleges eltolódásokhoz.

5. kérdés: Hogyan használhatom az ellenőrző nyílásokat az anya illeszkedésének ellenőrzésére?
V: Miután a csavarkulcsot az anyára helyezte, nézzen át a nyílásokon. Látnia kell, hogy az anya egy vonalban van a nyílással, és az injektor teste teljesen látható. Ha az anya ferdén áll, vagy úgy tűnik, nincs teljesen a helyén, távolítsa el a csavarkulcsot, és helyezze vissza. Ne alkalmazzon forgatónyomatékot, amíg meg nem bizonyosodott, hogy az anya helyesen áll.

6. kérdés: A csavarkulcs „nulla-holtjáték”-kiírást jelent, ez azt jelenti, hogy nehéz felvenni?
V: Gyengéd, körülbelül 5 N erő szükséges ahhoz, hogy a bross teljesen ráüljön az anyára. Ez biztosítja, hogy ne legyen forgójáték. Egy szabványos aljzat szabadon csúsztatható, de van játéka. Szerszámunkat úgy tervezték, hogy enyhe ellenállással a helyére pattanjon, ami a normál működési érzés.
