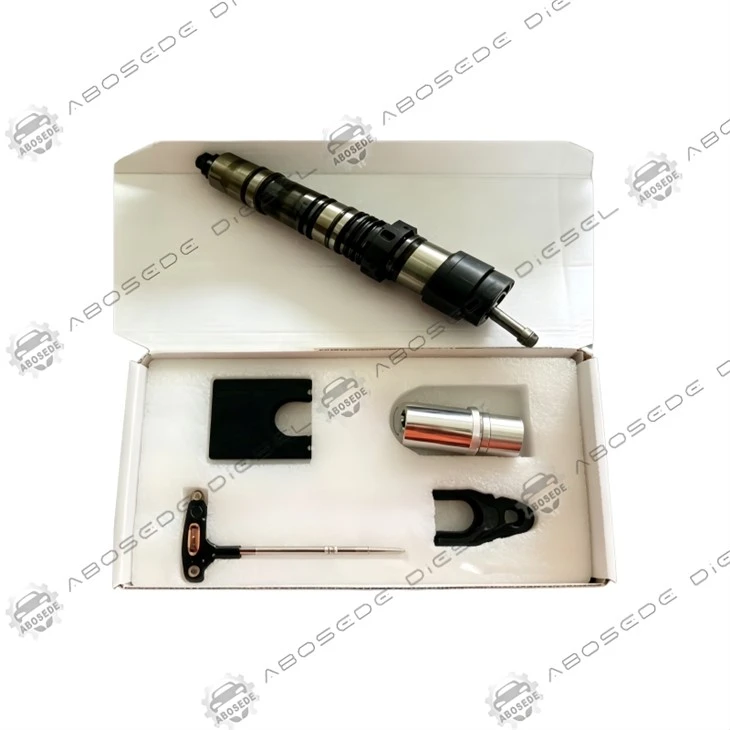

Q60 szétszerelő szerszámkészlet – QDT-6000 modell – Professzionális elszívó és leszerelő rendszer Cummins QSK60 egység befecskendezőkhöz és üzemanyag-szivattyúkhoz

A Cummins QSK60 egy 60 literes, V-16 vagy V-18 motor, amely akár 3500 lóerőt is teljesít, és széles körben használják bányászati ​​teherautókban, nagy kotrógépekben és tengeri meghajtásban. Üzemanyag-rendszere-egységszivattyúk és nagynyomású közös nyomócsöves alkatrészek hibridje-egyedülálló karbantartási kihívást jelent: az injektorok és a szivattyúelemek mélyen be vannak süllyesztve, erősen meg vannak nyomva, és gyakran megragadják őket szénlerakódások, ezért speciális elszívószerszámokra van szükség a hengerfej vagy a szivattyúház károsodásának elkerülése érdekében. AQDT-6000 Q60 szétszerelő szerszámkészletegy célra építettelszívó és bontó rendszeramely lefedi a teljes szétszerelési folyamatot- a makacs befecskendező szelep rögzítőcsavarjainak meglazításától a szivattyúdugattyúk biztonságos meghúzásáig, anélkül, hogy a furatokat felhorzsolná. A rögtönzött lehúzókkal vagy az általános csúszókalapácsokkal ellentétben ez a készlet aszabályozott erő, irányított kihúzásEz a módszer csökkenti az alkatrészek sérülésének kockázatát, minimalizálja az állásidőt, és csökkenti a nagyjavítás összköltségét azáltal, hogy megőrzi a drága alkatrészeket, amelyeket egyébként selejteznének a kihúzással kapcsolatos sérülések miatt.

A QSK60 befecskendező szelepeit bilincs és csavar rögzíti, 200 N·m feletti nyomatékkal, és 500 fokos kipufogóciklusnak vetik alá. A befecskendező fúvóka körüli szén felhalmozódása 5 kN-t meghaladó tapadási erőt hozhat létre, amelyet a szabványos lehúzók nem tudnak kezelni anélkül, hogy a befecskendező testét meg nem hajlítanák vagy megrepedne a ház. Hasonlóképpen, az üzemanyag-szivattyú dugattyúi is pontosan illeszkednek; a nem megfelelő elszívás megrongálhatja a polírozott hordófelületeket.

A QDT-6000 ezeket a problémákat a következőkkel oldja meg:

Hidraulikus lehúzóbeépített erőmérő cellával (max. 10 kN), amely koncentrikusan fejti ki az erőt, megakadályozva az oldalirányú terhelést.

Termikus indukciós fűtőtest(opcionális modul) a szénlerakódások lágyítására húzás előtt, ezzel akár 60%-kal csökkentve a szükséges erőt.

Cérnabiztos adapterkészletamely keresztmenet nélkül kapcsolja össze az injektor kihúzó meneteit.

Dugattyús kihúzóhüvelyamely egyenletesen fogja meg a dugattyúfejet, 360 fokban elosztva a húzóerőt.

A QDT-6000 egy nagy teherbírású kerekes tokba van csomagolva, négy funkcionális csoportba rendezve:

Csoport	Eszközök mellékelve	Cél
Injektoros kivonás	Hidraulikus lehúzó, csúszókalapács adapter, befecskendező körmök készlet (3 méret), menetvágó	Távolítsa el az elakadt injektorokat anélkül, hogy károsítaná az injektor testét vagy fejét
Szivattyú Teardown	Dugattyú lehúzó, hordó leválasztó, hajtómű kihúzó, csapágy lehúzó készlet	Szerelje szét az üzemanyag-szivattyút a tömítés és a dugattyú cseréjéhez
Rögzítőelemek kezelése	Nyomatéksokszorozó kulcs, kiterjesztett foglalatok (27 mm, 30 mm, 36 mm), rugalmas hosszabbítórudak	Pontos nyomatékszabályozással érheti el és lazítsa meg a mélyen süllyesztett csavarokat
Kiegészítő	Ellenőrző tükör, LED fényszonda, szénkaparó készlet, tároló tálcák	Segítség a szemrevételezésben és a szétszerelés során történő tisztításban

Minden szerszám meg van jelölve a maximális nyomatékkal vagy erővel, ami biztosítja, hogy a kezelő a biztonságos határokon belül maradjon.

Paraméter	Érték
Maximális kihúzási erő	10 kN (1000 kg) – nyomásszabályozóval állítható
A hőmelegítő hőmérsékleti tartománya	100-250 fok (állítható, automatikus kikapcsolással)
Menet adapter tartomány	M14x1.5, M16x1.5, M18x1.5 (az összes Q60 befecskendező változatra vonatkozik)
Dugattyús lehúzó pofa-tartomány	10-25 mm átmérőjű
Nyomatékszorzó arány	4:1 (50 N·m bemenet 200 N·m kimenetet eredményez)
A tok súlya (teljes készlet)	32 kg

A hidraulikus lehúzó tartalmaz egy nyomásmérőt (0-10 kN), amely lehetővé teszi a kezelők számára, hogy valós időben figyeljék az erőt, és megálljanak, ha az ellenállás meghaladja a biztonságos küszöböt.

A QDT-6000 szisztematikus, megismételhető szétszerelési folyamatot tesz lehetővé:

Készítmény– Tisztítsa meg a munkaterületet, azonosítsa az eltávolítandó befecskendező szelepet vagy szivattyút, és olvassa el a motor szervizkönyvét az adott elszívási sorrendről.

Rögzítő lazítás– Használja a nyomatékszorzókulcsot és a meghosszabbított foglalatokat a rögzítőcsavarok töréséhez. A flexibilis hosszabbítórudak bekötés nélkül érik el a mély mélyedésekben lévő csavarokat.

Szénlágyítás– Ha az injektor elakadt, 2-3 percig alkalmazza a hőindukciós fűtőelemet, hogy megpuhuljon a széntömítés; ez jelentősen csökkenti a szükséges húzóerőt.

Kitermelés– Rögzítse a megfelelő karmos vagy menetes adaptert az injektorhoz, csatlakoztassa a hidraulikus lehúzót, és fokozatosan alkalmazzon erőt, miközben figyeli a terhelésmérőt. A lehúzó automatikusan visszahúzódik, amint az injektort elengedik.

A szivattyú dugattyújának eltávolítása– Használja a befogópatronhúzót a dugattyú kihúzásához; a befogópatron megakadályozza a dugattyúvezető bevágását.

Ellenőrzés és tisztítás– Használja az ellenőrző tükröt és a LED-szondát a furat vizsgálatához; tisztítsa meg a szénmaradványokat a kaparókészlettel.

1. kérdés: A QDT‑6000 tartalmazza az összes szükséges adaptert az injektor és a szivattyú szétszereléséhez?
Igen, a standard készlet tartalmazza az M14, M16 és M18 injektorokhoz való menetadaptereket, valamint a 25 mm-es dugattyúkhoz való patronhúzókat. Ha azonban a Q60 nem szabványos injektorral vagy szivattyúval rendelkezik, akkor egyedi adapterszolgáltatást kínálunk.

2. kérdés: Használható ez az eszközkészlet olyan QSK60 motoron, amely hosszú ideig nem használt, és erősen felhalmozódott a szénnel?
Igen-a termikus indukciós fűtőtestet kifejezetten ilyen esetekre tervezték. Javasoljuk a 3 perces, 200 fokos melegítési ciklust, amely bizonyítottan hatékonyan bontja le a szénkötéseket anélkül, hogy károsítaná az injektor tömítését.

3. kérdés: Honnan tudhatom meg a megfelelő kihúzóerőt a károsodás kockázata nélkül?
A hidraulikus lehúzó egy nyomásmérőt tartalmaz zöld (biztonságos) és piros (figyelem) zónával. A biztonságos zóna Q60 komponensekhez van kalibrálva. Ha a mérőműszer a piros zónába kerül, állítsa le, és melegítse újra, vagy áztassa be az injektort behatoló olajjal -ne lépje túl a határértéket.

4. kérdés: Szükséges-e speciális képzés a nyomatéksokszorozó kulcs használatához?
A kulcs úgy működik, mint egy szabványos nyomatékkulcs; a kimenet azonban 4:1 arányban megszorozódik. A készlet tartalmaz egy átalakítási táblázatot, amely bemutatja a szokásos Q60 csavarméretekhez szükséges bemeneti nyomatékot (pl. 50 N·m bemenet 200 N·m kimenethez). Gyors bevezető videót is biztosítunk.

5. kérdés: Használhatom a dugattyús elszívót olyan szivattyún, amely még a motorban van, vagy előbb el kell távolítani a szivattyút?
A dugattyús elszívót asztali munkára tervezték,{0}}a szivattyút el kell távolítani és satuba kell helyezni. A dugattyú helyben történő kihúzása károsíthatja a szivattyúházat, és ez nem ajánlott.

6. kérdés: Tartalmaz a készlet magának a lehúzónak alkatrészeit, például O-gyűrűket és tömítéseket?
Igen, a készlet tartalmaz egy kis karbantartási csomagot O-gyűrűkkel, nyomásmérő tömítésekkel és hidraulikafolyadékkal a lehúzóhoz. Javasoljuk, hogy évente szervizelje a lehúzót (a folyadék és a tömítések cseréje), hogy fenntartsa az egyenletes teljesítményt.
