Cummins ISG mérőműszer állvány|Kompakt profil felső hézaggal és kettős{0}}pontos mágneses rögzítéssel

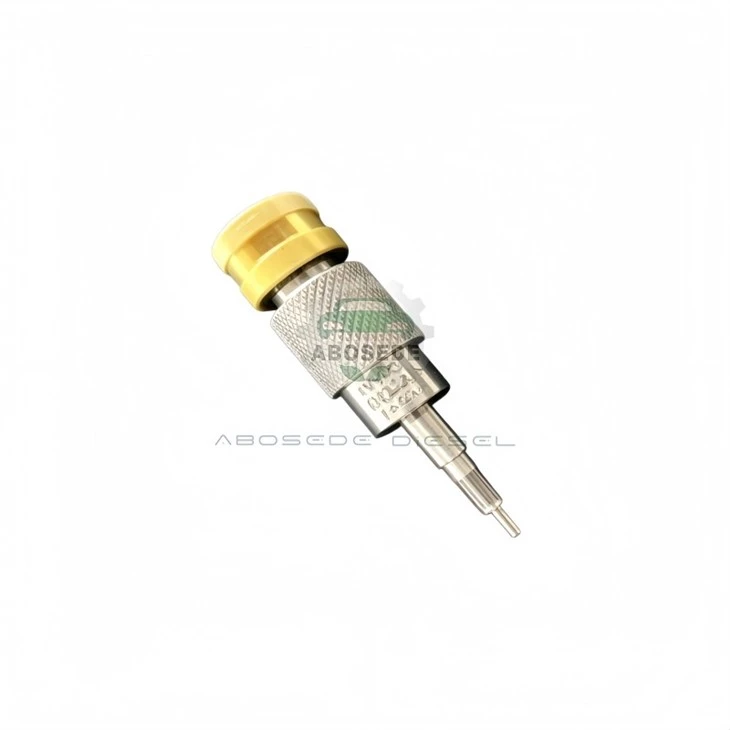

A kínai haszongépjárművekben széles körben használt 10,5 literes, 11,8 literes és 12,9 literes lökettérfogatú Cummins ISG motorcsalád-egy jellegzetes felső vezérműtengely-elrendezéssel és egy-részes szelepfedéllel rendelkezik, amely az injektor tetejéhez közel helyezkedik el. A hengerfejfedélzettől a fülke aljáig terjedő szervizelési magasság gyakran 200 mm-nél kisebb az alvázra szerelt motoroknál,{8}}a befecskendező szelepek hozzáférési nyílásai pedig körülbelül 40 mm-rel a himbaház teteje alatt vannak bemélyedve. A befecskendező szelepemelés vagy az armatúra löketének mérése ebben a szűk helyen olyan mérőállványt igényel, amely nemcsak a függőleges hézagba illeszkedik, hanem stabil referenciát is biztosít anélkül, hogy olyan mágneses alapokra kellene támaszkodnia, amelyek nem tudják megfogni a ferde felületeket. ACummins ISG mérőműszer állvány(ISG-GAUGE-12L modell) egy kompakt-profil rögzítés, amely közvetlenül a befecskendező szelep rögzítő-csapjaira rögzíthető, merev referenciasíkot hozva létre, miközben mindössze 45 mm-es felső helyet foglal el, ahol a szabványos állványok nem.

A hagyományos mérőórás állványok függőleges oszlopa 150-200 mm-rel emelkedik a szerelési felület fölé, így használhatatlanok az ISG korlátozó szabad magassága alatt. Standunk elfogadja avízszintes konzolos kivitelahol a idomszertartó oldalirányban nyúlik ki az alacsony{0}}profilú alapból, nem pedig függőlegesen. A teljes szerelvény mindössze 45 mm-rel a befecskendező szelep rögzítő-csapjai- felett helyezkedik el, így a szelepfedél (vagy a fülke alsó része) a helyén maradhat a mérés során.

Profil magasság:45 mm-re a csap rögzítési felületétől az állvány tetejéig.

Konzolos hatótáv:65 mm-re a rögzítőcsap közepétől a mérőszonda tengelyéig.

Beszámítási boríték:Az ISG injektor hozzáférési furatának 160 mm x 80 mm-es hézagablakába illeszkedik.

Az ISG hengerfejöntvény bordázott felülettel rendelkezik, amely az egyenetlen érintkezési felület miatt nem alkalmas egyetlen nagy mágnesre. A standon akét-pontos mágneses rögzítőrendszer-két kis neodímium mágnes az állvány alján elhelyezve, mindegyik 15 kg-os tartóerővel. A mágnesek rugós-tűkre vannak felszerelve, amelyek lehetővé teszik számukra, hogy egymástól függetlenül alkalmazkodjanak az akár 2 mm-es felületi egyenetlenségekhez, így biztosítva, hogy mindkét mágnes teljesen érintkezzen. Az eredmény 30 kg (összesen) tartóerő, amely ellenáll mind a függőleges húzásnak, mind az oldalirányú nyírásnak a mérőműszer működtetésekor.

Mágnes típusa:Neodímium N42, gumi-bevonattal, hogy megakadályozza a hengerfej megkarcolódását.

Beállítási tartomány:±2 mm mágnesenként, kompenzálja a vaku leadását és az eltéréseket.

Kiadási mechanizmus:A csúszókar egyetlen mozdulattal leválasztja a mágneseket a felületről, anélkül, hogy feszíteni kellene.

Míg a mágneses horgonyok a legtöbb diagnosztikai méréshez elegendőek, az állvány tartalmaz még astud{0}}rögzítési lehetőséga meglévő befecskendező{0}}lenyomó csapok segítségével. Egy hornyolt konzol (mellékelve) helyettesíti a mágnes alapot, és közvetlenül a két M8 csaphoz rögzíti, amelyek rögzítik az injektor bilincsét. Ez merev, nulla -elhajlási referenciát biztosít azoknál az alkalmazásoknál, ahol az injektort eltávolítják, és az állványt padon használják, nem pedig a motoron.

A műszertartó kar azrugós{0}}kiegyensúlyozottés egyetlen súrlódó gombbal rögzíti a pozícióját. A kar két mozgástengelyt biztosít:

Vízszintes forgatás:180 fokos pásztázás, lehetővé téve, hogy a mérőeszköz megközelítse az injektort a hozzáférési nyílás mindkét oldaláról.

Függőleges dőlésszög:30 fokos fel/le, a szonda és az injektor armatúra csapjának egy vonalba hozásához, amely gyakran szögben van az injektor beszerelési tájolása miatt.

A kart úgy tervezték, hogy a helyén maradjon anélkül, hogy elsodródna a mérősúly alatt (500 g-ig), a súrlódó gomb pedig határozott csavarással rögzül, biztosítva a beállított helyzet megőrzését.

1. kérdés: Miért olyan fontos a 45 mm-es profilmagasság kifejezetten az ISG motor számára?
V: Az ISG szelepfedelén van egy központi légtelenítő, amely közvetlenül a befecskendező nyílások felett helyezkedik el, így csak 55–60 mm szabad tér marad a fülke padlójától. A 150 mm-es oszloppal rendelkező hagyományos állványok egyszerűen nem férnek el. 45 mm-es profilunk 10-15 mm-es biztonsági ráhagyást tesz lehetővé, így a szellőző eltávolítása vagy a fülke felemelése nélkül is használható a mérőeszköz.

2. kérdés: A kettős mágneses horgonyok{1}}zavarják az injektor elektromos működését?
V: Nem. A mágnesek lokalizáltak (a mágneses tér kevesebb, mint 5 mm-re terjed ki a felülettől). Az injektor mágnestekercse az injektor tetején található, körülbelül 30 mm-re a rögzítési felülettől, jóval a mágnes mezőjén kívül. Nem észleltek interferenciát a befecskendező szelep elektromos áramkörében vagy a motor hajtókar/bütyök érzékelőiben.

3. kérdés: Van egy ISG motorom a korábbi 4 csavaros szelepfedéllel, nem az újabb 6 csavaros szeleppel. Kompatibilis az állvány?
V: Igen. Az injektor hozzáférési furatának geometriája és a csapok távolsága minden ISG-változatban azonos (a csavarok számának módosítása a szelepfedél tömítésére vonatkozik, nem az injektor rögzítésére). Az állvány mágneses horgonyai a burkolat típusától függetlenül működnek.

4. kérdés: Az artikuláló kar bonyolultnak tűnik. Hogyan biztosíthatom, hogy a kar elég erősen reteszelve legyen, hogy megakadályozza a sodródást?
V: A súrlódó gombot egyujjas meghúzásra{0}} tervezték. Amint a gomb a menete végéig le van zárva, a kar reteszelődik. Javasoljuk, hogy végezzen végső ellenőrzést a mérőeszköz finom megérintésével; ha a leolvasás nem változik, a zár biztonságos. A gomb egy szerszámmal (a mellékelt imbuszkulccsal) tovább húzható, de erre ritkán van szükség.

5. kérdés: Meg kell mérnem az armatúra löketét és a tűemelést is-szükségem van más állványra?
V: Ez az állvány az armatúra csap (az elérhető felső elem) löketét méri. A tűemelés méréséhez egy másik rögzítésre van szüksége, amely alulról érintkezik a tűvel (ha az injektor fel van fordítva). Az állványt az armatúra löketére és a befecskendező dugattyújának mozgására tervezték,{2}}ez a két leggyakrabban szükséges mérés a terepen.

6. kérdés: Az állvány alumíniumból készült, de a mérőműszerem acélszárral rendelkezik. Elkopik a szár rögzítő furata?
V: A szártartó edzett acél betétet (perselyt) használ, amely a mérőszárral érintkezik, nem az alumínium testtel. Ez a betét cserélhető, és 10 000 betétre van méretezve, mielőtt a kopás meghaladja a 0,01 mm-t. Maga az alumínium test nem érintkezik közvetlenül a mérőműszerrel.
