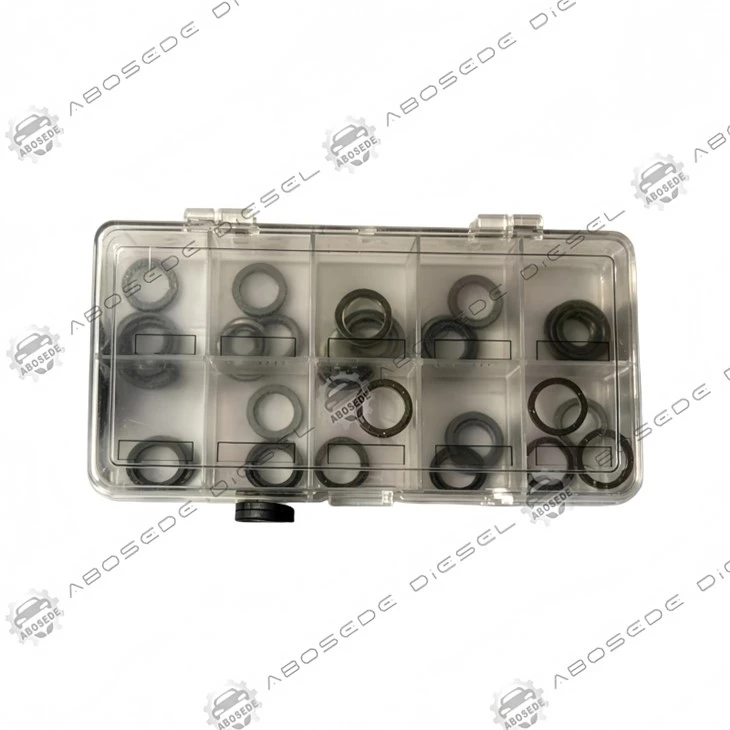

Siemens piezo befecskendező beállító alátétkészlet – A-1,00–0,90 mm-es készlet a kötegelőfeszítéshez és a hőeltolódás kompenzálásához

A piezo-injektorok alapvetően különböznek a mágnesszelepes{0}}működtető rendszerektől: a fúvóka tű kinyitásához a fordított piezoelektromos effektusra-támaszkodnak a kristály feszültség alatti megnyúlására-. Ez a megnyúlás azonban hőmérséklet--érzékeny, és fokozatos hiszterézisnek van kitéve az ismétlődő nagyfeszültségű-impulzusokból. A Siemens piezo injektorban lévő beállító alátét nem szabályozza a rugó előfeszítését; ez határozza meg a mechanikus nulla{7}}ponteltolást a piezo köteg és a hidraulikus erősítő dugattyúja között. A Siemens piezo befecskendező beállító alátétkészlet (A-készlet: 1,00 mm-től 0,90 mm-ig, tíz lépés, egyenként öt másolat) szisztematikus kompenzációs eszközkészletet biztosít a piezo-aktor munkalöketének helyreállításához az ECU adaptív feszültségablakán belül,{12}}a befecskendező alap kalibrációs térképének megváltoztatása nélkül.

A Siemens közös nyomócsöves piezo befecskendezőkben (amelyeket széles körben használnak haszongépjárművekben és -terepjáró berendezésekben) a piezo köteg körülbelül 40–50 µm-rel tágul 150 V névleges aktiválás mellett. Az alátét a működtető ház és a hidraulikus csatlakozó között helyezkedik el, és beállítja a köteg kezdeti összenyomását. Ha ez az alátét túl vastag, az előfeszítés meghaladja a köteg biztonságos nyomófeszültségét (általában 50 MPa vagy annál kisebb), ami felgyorsítja a repedés terjedését a PZT kerámiában. Ha túl vékony, a köteg húzó üzemmódban működik, ami delaminációt okoz. Az 1,00–0,90 mm-es A-beállítási tartomány lefedi a 8000–12 000 üzemóra után megfigyelt teljes kopás-kiváltott réssodródást, ahol a hidraulikus csatlakozó és a dugattyú felülete mikropittingen megy keresztül, növelve a szükséges alátétvastagságot az eredeti működtető löketének helyreállításához.

A Siemens piezo injektorok adaptív tanulási rutint használnak az ECU-ban, amely figyeli a töltési időt és a csúcsáramot, hogy következtessen a köteg szabad löketére. Ha a löket az alátét kopása miatt eltér, az ECU akár ±5 µs-ig képes kompenzálni; ezen túlmenően diagnosztikai hibakódot vált ki. A megfelelő alátétvastagságot úgy határozzuk meg, hogy névleges feszültségen (pl. 140 V) megmérjük a köteg tényleges nyúlását egy elmozdulás-átalakító segítségével, majd kiszámítjuk a deltát a gyári referenciaértékhez (általában 42 µm). Az alátétlemez vastagságának minden 0,01 mm-es változása körülbelül 0,8 N-rel módosítja az előfeszítést, ami 0,8 µm-rel tolja el a löketet. Az A-készlet szemcsés beállításokat tesz lehetővé 1 µm-es löketenkénti lépésekben, lehetővé téve a finom{14}}hangolást a piezo biztonságos működési határának túllépése nélkül.

Ez a készlet méretben kompatibilis:

Siemens PCR2 és PCR5 befecskendező sorozat (általános a Scania, MAN és Volvo Euro 5/6 motorokban)

Cummins XPI piezo injektorok (ISX15 és X15 motorokban használatos) – ellenőrizze a zseb átmérőjét

Utángyártott piezo befecskendezők Mercedes OM471 és BMW M57/M67 típusokhoz (piezo változatok)

Minden injektor 4,5 mm-es külső átmérőjű / 2,2 mm-es átmérőjű hézagtartó zsebbel és piezo kötegelő előfeszítő csappal rendelkezik

Noha a Siemens számára tervezték, az univerzális geometria lehetővé teszi bármely, megfelelő zsebmérettel rendelkező piezo injektorban történő használatát, feltéve, hogy a vastagság tartomány megfelel a gyártó specifikációinak.

A csapadék-edzett minőség biztosítja, hogy az alátétlemez vastagsága ±0,001 mm-en belül maradjon 500 hőciklus után –30 foktól +120 fokig, utánozva a legszélsőségesebb téli-nyári motorváltásokat-. Mindegyik alátét passziválva van, hogy ellenálljon a savas üzemanyag-kondenzátumok korróziójának. Az egyes őrlési tételekből véletlenszerűen vett mintákat 15 kN-on dinamikus kompressziós tesztnek vetik alá, hogy megbizonyosodjon arról, hogy a maradandó alakváltozás 0,0005 mm alatt marad – ez kritikus a piezo köteg nullapontjának megőrzéséhez több millió befecskendezési esemény során.

1. kérdés: Használhatom újra a régi alátétet, ha a tűréshatáron belül van?
Erősen elutasítjuk az újrafelhasználást. Az alátét munka-megkeményedik ciklikus összenyomás hatására, és a lapossága romlik. Mindig helyezzen be egy friss alátétet minden befecskendező szelep szétszerelése után.

2. kérdés: Honnan tudhatom, hogy maga a piezo köteg hibásodik-e meg, nem az alátét?
Figyelje az injektor töltési görbéjét: a meghibásodott köteg aszimmetrikus töltési/kisütési meredekséget mutat. Az alátétprobléma következetes eltolódást eredményez a nyitási késleltetésben minden feszültségen – használjon piezo tesztert a megkülönböztetéshez.

3. kérdés: Ez a készlet csak 1,00–0,91 mm-t fed le. Mi van, ha az injektorom 0,89 mm-t igényel?
Az A-halmaz névleges korrekcióra szolgál. Ha alacsonyabb értékekre van szüksége, kombinálja a B-készlettel (0,90–0,80, ha elérhető) – de soha ne csiszoljon alátétet a vastagság csökkentése érdekében, mert ez tönkreteszi a felületi minőséget.

4. kérdés: Alkalmasak ezek az alátétek piezo befecskendező szelepekkel működő földgázmotorokhoz?
Igen, feltéve, hogy az üzemanyag gáznemű, és az üzemi hőmérséklet nem haladja meg a 120 fokot. Azonban ellenőrizze a kompatibilitást az adott gázbefecskendező rugójának sebességével.

5. kérdés: Szükséges az ECU újrakalibrálása az alátétcsere után?
Nem. Az ECU adaptív lökettanulása a hatótávolságon belül igazodik. Javasoljuk azonban, hogy a tanulási folyamat felgyorsítása érdekében állítsa vissza az adaptációs értékeket a diagnosztikai eszközzel.

6. kérdés: Mennyi az alátétlemezek eltarthatósági ideje a raktárban?
Indefinite if kept in the sealed antistatic bag with the desiccant. Avoid exposure to high humidity (>60% relatív páratartalom) hosszabb ideig.
