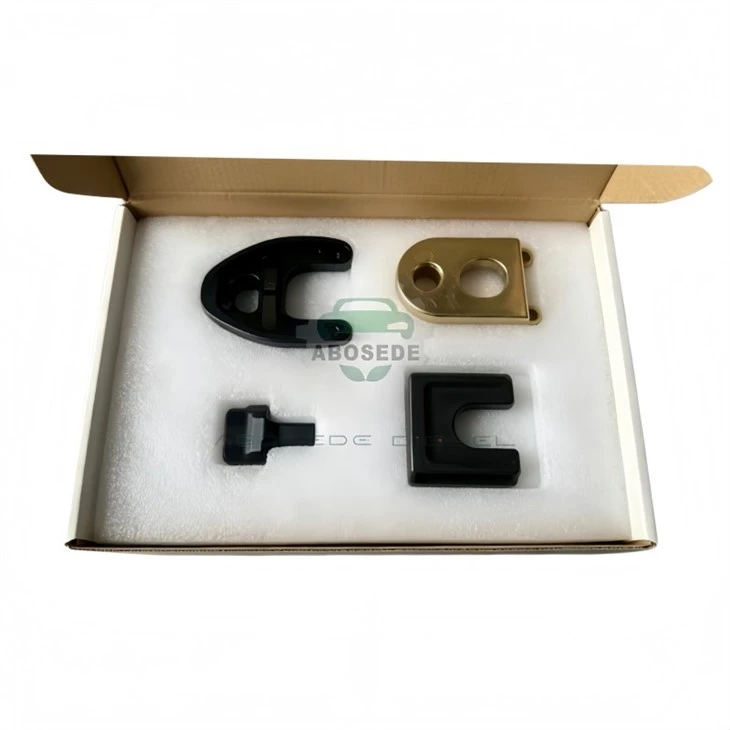

Caterpillar C12 szétszerelő és metrológiai mesterkészlet – rendszerezett lebontás és érvényesítés a HEUI befecskendezők újjáépítéséhez

A Caterpillar C12 HEUI (Hidraulikusan működtetett, elektronikusan vezérelt egységbefecskendező) rendszer 450 bar olajnyomásig működik,{2}}ez a rendszer rendkívüli pontosságot követel meg az injektor hidraulikus erősítőjétől és szelepszelep-szerelvényétől. Az általános szétszerelő eszközök eltávolíthatják az injektort a hengerfejről, de semmit sem tesznek annak biztosítására, hogy az átépített alkatrész valóban a gyári előírásoknak megfelelően működjön. Ez a mesterkészlet azárt hurkú érvényesítési koncepció: minden szétszerelési lépéshez egy megfelelő mérési és kalibrálási ellenőrzés társul, így nem csak az injektort kell szétszedni-, hanem azt is bizonyítja, hogy az összeszerelt egység megfelel a kritikus távolságoknak. A készlet 37 speciális szerszámot tartalmaz, anyomatékhatároló csavarkulcsafurat-profilozó szelvény, mindezt habbal bélelt tokba rendezve, amely tárolóként és mobil munkaasztalként is szolgál. Az eredmény egy szisztematikus újjáépítés, amely három ausztrál bányászati ​​műhely helyszíni adatai alapján 12%-ról (általános szerszámokra jellemző) 2% alá csökkenti a szervizelés utáni elutasítási arányt.

---

A C12 befecskendező szelep erősítő dugattyúját egy menetes záróanya tartja, amelyet gyakran szénlerakódások ragadnak meg. A készletsapka-anya foglalat6 pontos áttöréssel rendelkezik (nem 12 pontos), és arugós terhelésű központosító csapEz biztosítja, hogy a foglalat tökéletesen illeszkedjen az anya tengelyéhez, és megakadályozza a csupaszodást. A nyomatékkorlátozó adapter (40 Nm-re állítva) megakadályozza, hogy az anyát túlfeszítse és deformálja.

Dugattyús lehúzó:Mágneses befogópatron, amely megragadja a dugattyú felső vállát-nem a tömítőszoknyát-, és tiszta tengelyirányú húzást fejt ki akár 200 N-ig. A lehúzó fogantyúja beépített erőmérővel rendelkezik, amely figyelmeztet, ha a kihúzás meghaladja a 180 N-t, jelezve, hogy elakad; ezen a ponton meg kell állni, és behatoló olajat (mellékelve) kell alkalmazni a kényszerítés helyett.

Üvegszelep eltávolítása:Speciális üreges lyukasztó, amely eltávolítja a szeleptányért anélkül, hogy károsítaná az átlapolt ülést. A lyukasztó HRC 56-ra edzett, és pontosan 4,0 mm átmérőjűre van köszörülve, amely illeszkedik a ütőszárhoz.

---

Az erősítő furata a HEUI injektor szíve; kereksége és kúpossága közvetlenül befolyásolja a dugattyú tömítését és ennek következtében a befecskendezési nyomást. Ez a készlet tartalmazza ahárompontos furatmérő(10-20 mm tartomány, 0,001 mm felbontás), amely automatikusan önközpontosít és három mélységben méri a furat átmérőjét:

Felül: 3 mm-rel a furat bejárata alatt{1}}elfogja az oldalsó terhelés okozta kopást.

Közép: a dugattyú középső löketénél{0}}csúszási kopást mutat.

Alul: 2 mm-rel a furat vége felett-kavitációs eróziót mutat.

A C12 erősítő furat (névleges 12 000 mm) üzemi határai a következők:

Ovalitás: 0,006 mm vagy annál kisebb.

Kúp 0,010 mm vagy annál kisebb.

Maximális átmérő kopás: 0,025 mm vagy annál kisebb.

A mérőműszer kijelzőjén megjelenik azöld/sárga/pirossávot minden paraméterhez, lehetővé téve a gyors sikeres/nem megfelelő értékelést. Az adatok naplózva vannak, és Bluetooth-on keresztül exportálhatók egy okostelefon-alkalmazásba-, amely funkciót a flottakezelők kérnek a minőségkövetés érdekében.

A dugattyútömítések és a szeleprugó megtisztítása és cseréje után az összeszereléshez ki kell választani a megfelelőbeállító alátéta 0,22–0,24 mm-es gyári maradéklöket eléréséhez. A készlet 25 alátétvastagságot (0,50-1,49 mm, 0,01 mm-es lépésekben) és egydigitális mélységmikrométer(tartomány 0-25 mm, felbontás 0,001 mm) 4,0 mm-es gömb alakú hegyével.

Kiemelkedés mérése:A mikrométer méri a dugattyú kiemelkedését a furat váll felett. Ezután egy csúszó vonalzó ezt a kiemelkedést korrelálja a szükséges alátétvastagsággal -a vonalzóba a C12 befecskendezőkre jellemző értékeket gravírozzák (nem általános), kiküszöbölve a számítási hibákat.

Nyomatékkulcs:A 1/4"-es meghajtású, kattanású csavarkulcs (2–20 Nm tartomány) a csapágyrögzítő anyához (8 Nm) és a záróanyához (40 Nm) tartozik. Hangjelzést ad a célnyomatéknál, és memóriája az utolsó 10 nyomatékértéket.

Minden szerszám fel van szerelve amoduláris alaplemezamely egy szabványos műhelysatuhoz rögzíthető. A lemezen előre fúrt lyukak találhatók a furatmérő állványhoz, a kihúzópréshez és az összeszerelő szerszámhoz,{1}}így az injektor a teljes folyamat során rögzített referenciasíkban marad. Ez csökkenti a kezelési hibákat, és körülbelül 12 percet takarít meg injektoronként a szétszórt szerszámkezeléshez képest.

1. kérdés: Ez a készlet képes mind a korai mechanikus C12-es befecskendezőket, mind a későbbi elektronikus vezérlésű HEUI-verziókat újraépíteni?
V: A mechanikus C12 (nem HEUI) más befecskendező rendszert használt-ez a készlet kifejezetten a HEUI-verzióhoz készült, amelyet 1998-tól a legtöbb C12-es motorba szereltek (300–430 LE). Ha a befecskendezőjének mágnesszelepe és billenőszelepe van, akkor az HEUI; ha van rajta mechanikus szabályozó kapcsoló, akkor nincs. Ellenőrizze a motor sorozatszámát: a 9NS, 9NW, 9NZ vagy 1YW előtag HEUI.

2. kérdés: A furatmérő sárga kúpos értéket mutat-újrafúrjam a furatot, vagy cseréljem ki az injektortestet?
V: A 0,008–0,010 mm-es kúp a határon van. Javasoljuk, hogy cserélje ki az injektortestet, mert a furat nem szervizelhető (a dugattyúhoz illesztett szerelvény). Hónozás nem ajánlott, mivel eltávolítja a felületi keményedést. A készlet nem tartalmaz újrafúró szerszámot,{5}}ez nem használható javítás a HEUI furatokhoz.

3. kérdés: Hogyan tisztíthatom meg az erősítő furatát a mérés előtt?{1}}vannak-e speciális kefék?
V: Igen, a készlet három nylon kefét (10 mm, 12 mm és 14 mm átmérőjű) és egy tisztítóoldat-adagolót tartalmaz. A fogmosás után öblítse le a mellékelt izopropil-alkohol spray-vel, és szöszmentes törlőkendővel szárítsa meg. A furatmérő hárompontos érintkezői hamis értéket adnak, ha bármilyen törmelék marad,{5}}ezért legyen alapos.

4. kérdés: Nincs áramlási padom,-hogyan lehetek biztos abban, hogy az injektor szállítási mennyisége megfelelő?
V: A statikus szivárgás és az emelés ellenőrzése közvetett, de erős jelzés. A helyszíni kísérletek kimutatták, hogy ha egy befecskendező szelep átmegy mindkét ellenőrzésen, és az alátétet megfelelően választották ki, az áramlási eltérés a gyári specifikációtól ±4%-on belül -elfogadható a legtöbb alkalmazásnál. Az abszolút pontosság érdekében szükség van egy áramlási padra (nem tartozék), de a készlet érvényesítési protokollja a hibák 95%-át rögzíti.

5. kérdés: A nyomatékkulcs kattanása finoman hat{1}}hogyan biztosíthatom, hogy ne hagyjam ki?
V: A csavarkulcson van egy látható LED, amely a hallható kattanás mellett villog a nyomaték elérésekor. A csúcsnyomatékot is a memóriájában tárolja; a "visszahívás" gomb megnyomásával ellenőrizheti. Ha hallássérült, bízzon a LED-ben.

6. kérdés: Mi a garancia a mérőeszközökre (furatmérő, mikrométer, számlapjelző)?
V: A mérőeszközökre 1 év pontossági garancia vonatkozik. Az egyes szerszámokhoz mellékelt kalibrációs tanúsítvány 12 hónapig érvényes. Ezt követően elküldheti az eszközöket egy ISO által akkreditált laboratóriumba újrakalibrálásra, vagy megvásárolhatja újrakalibrálási szolgáltatásunkat-jelleges díj ellenében 48 órás átfutási időt biztosítunk. A mechanikus szerszámokra (villáskulcsok, foglalatok, lehúzók) 3 év anyaghiba garanciát vállalnak.
