4307242 QSK60 üzemanyag-szivattyú – Erőegység frissítése nagy teljesítményű dízelmotorokhoz

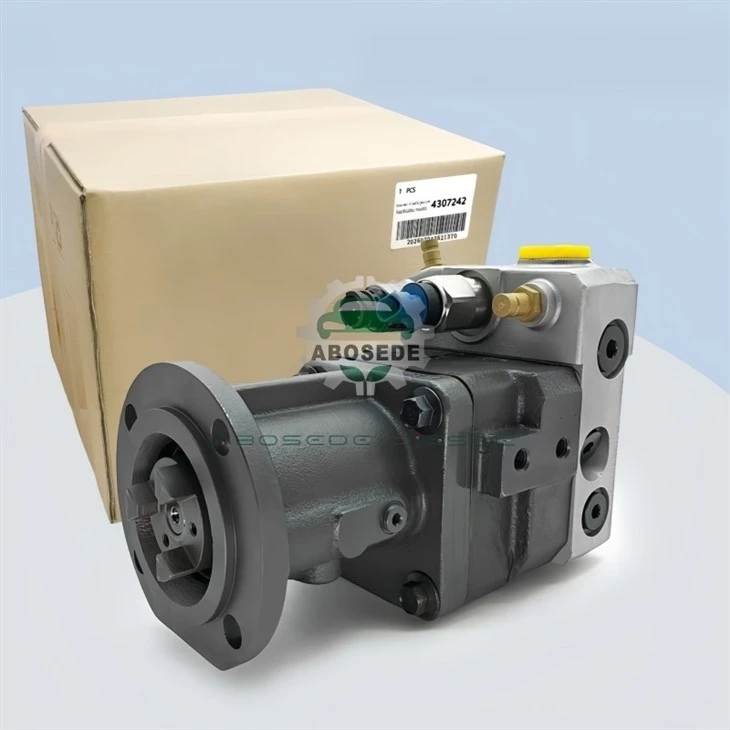

A QSK60 motorplatform modularitásáról híres, amely lehetővé teszi a kulcsfontosságú alrendszerek teljes egységként történő frissítését vagy cseréjét, nem pedig darabos alkatrészekként. A4307242az ateljes tápegység összeszerelésa QSK60 üzemanyagrendszerhez-egy beugró csere, amely tartalmazza a szivattyúházat, a nagynyomású szivattyúelemeket, a szállítószelepeket, valamint az összes belső tömítést és csapágyat. Ez nem egy komponens szintű újraépítő készlet; ez agyárilag kiegyensúlyozott, beszerelésre kész tápegységami kiküszöböli a bonyolult bolti átlapolás vagy hézagbeállítások szükségességét. A műhelyek és a flottakarbantartási műveletek esetében ez csökkentett állásidőt, egyenletes teljesítményt és kiszámítható szervizintervallumokat jelent, amelyek jelentős előnyt jelentenek a bányászati, tengeri és energiatermelési alkalmazásokban, ahol az állásidő minden órája komoly költségekkel jár. Ez a cikk részletes műszaki áttekintést nyújt a 4307242-ről, kiterjed a hidraulikus specifikációkra, az alkalmazás kompatibilitására és a telepítési követelményekre.

A 4307242 a QSK60 köré épültkettős szivattyúzó elemarchitektúra, de egy kulcsfontosságú különbséggel: az egész szerelvény azelőkalibrált és kiegyensúlyozotta gyárban. Ez azt jelenti, hogy a két szivattyúelem az áramlási szimmetria érdekében össze van hangolva, a belső hézagok az optimális működési értékekre vannak beállítva, a nyomás-pulzációs csillapítók pedig az egység speciális szállítási jellemzőihez vannak hangolva.

Főbb specifikációk:

A 4307242 tartozéka bemeneti és kimeneti visszacsapó szelepeket egyarántelőre telepítve és gyárilag tesztelve. Ez kiküszöböli a helytelen szelepülés vagy szivárgás kockázatát, amely a helyszíni összeszerelés során{1}}egy gyakori hibapont az alkatrészszintű átépítéseknél.

A 4307242 a gyárilag ajánlott tápegységQSK60 motorokbármelyikkel:

Külső PCVvezérlés (ahol magának a szivattyúnak nincs elektromos csatlakozása)

Integrált IMVvezérlés (ahol a szivattyú bemeneti adagolószeleppel rendelkezik)

Az adott szivattyúfejet-függetlenül attól, hogy tartalmaz-e IMV-t-, a motor kábelkötege és az ECU konfigurációja határozza meg. A 4307242 mindkét konfigurációban elérhető; a megfelelő változatot a motor felépítési specifikációi alapján kell kiválasztani.

Tipikus alkalmazások:

Fontos: A 4307242 aznem univerzális illeszkedésminden QSK60 motorhoz. Rendelés előtt ellenőrizze a motor aktuális szivattyú alkatrészszámát és a vezérlőrendszer típusát (külső PCV vs. integrált IMV), hogy megbizonyosodjon arról, hogy a megfelelő erőforrás-változatot szállítják.

Dugattyú és hordó szerelvény:

Anyaga:Porkohászati ​​acél(DIN 1.2367 egyenértékű), nitrokarbonizált

A dugattyú átmérője:14,0 mm(IT4 tűrés, ±0,001 mm-re köszörülve)

Hordó furata: illeszkedik a dugattyúhoz3 – 5 μmtávolság 20 fokban

Felületkezelés:Ra kisebb vagy egyenlő, mint 0,025 μm(lapoló befejezés)

Helix geometria:Spirál-földelés, lineáris üzemanyag-lezárási karakterisztikára kalibrálva

Szállítószelep szerelvény:

Típus:Ball-and-seatvisszahúzó funkcióval

Visszahúzási hangerő:1,5 – 2,5 mm³(megakadályozza a fúvóka utócsepegését)

Nyitási nyomás:450 bar(névleges)

Ülésszög:60 fok(±0,5 fokra köszörülve)

Bemeneti visszacsapó szelep:

Típus:Rugós betét

Repedési nyomás:2,0 – 3,0 bar

Áramlási együttható (Cv):0.15(teljes emelésnél)

A 4307242-t erre terveztékközvetlen illeszkedéstelepítés. A következő lépések azonban elengedhetetlenek a megfelelő működés biztosításához:

Olaj alapozás: Telepítés előtt töltse fel a szivattyú bemeneti nyílását tiszta motorolajjal (vagy dízelolajjal), és forgassa el kézzel a hajtótengelyt (a tengelykapcsolón keresztül), hogy az olaj eloszlassa a dugattyúfelületeken. Ez megakadályozza a száraz indítási kopást.

A szivattyú időzítése: A hajtótengelyt a megfelelő szöghelyzetben kell rögzíteni a Cummins vezérműcsap segítségével. Már 1 fokos eltérés is 4-5%-os teljesítményveszteséget és fokozott füstöt okoz.

Nyomatékértékek(száraz szálak, tiszta):

Szivattyúrögzítő csavarok (M10, 10.9 osztály):80 Nm

Nagynyomású kimeneti csövek a sínhez:35 Nm

Visszatérő csatlakozások:25 Nm

Bármilyen elektromos csatlakozás (IMV vagy PCV érzékelő):kövesse a gyártó előírásait

ECU tanulás: A beszerelés után az ECU-t alaphelyzetbe kell állítani, és lehetővé kell tenni, hogy újra megtanulja az üzemanyag-ellátó rendszer adaptációit. Ez diagnosztikai szoftverrel történik,{1}}a folyamat körülbelül 15 percet vesz igénybe, és a motornak üzemi hőmérsékleten kell lennie.

Szivárgás ellenőrzése: Az első futtatás után szemrevételezéssel ellenőrizze az összes nagynyomású csatlakozást külső szivárgás szempontjából. Egy kis sírás kezdetben elfogadható; a tartós csepegés sérült tömítőkúpot vagy nem megfelelő nyomatékot jelez.

Q1:A 4307242 közvetlenül helyettesíti az eredeti szivattyút a QSK60-on, vagy módosítani kell?
A:Ez egy közvetlenül illeszkedő csere-feltéve, hogy a megfelelő változatot rendeli meg (külső PCV vagy integrált IMV). A szerelőkarima, a hajtótengelykapcsoló és a nagynyomású kimeneti pozíciók megegyeznek az eredeti szivattyúéval. A motoron vagy az üzemanyag-vezetékeken nincs szükség módosításra.

Q2:Mi az előnye a gyárilag kiegyensúlyozott tápegységnek a komponensszintű átépítéssel szemben?
A:A gyárilag kiegyensúlyozott egység biztosítja, hogy a két szivattyúelem azonos áramlást biztosítson (±1,5%-os egyensúly). A komponensszintű átépítés során ennek az egyensúlynak a eléréséhez speciális próbapadi berendezésekre és szakképzett kalibrálási{2}} dolgokra van szükség, amelyek nem mindig állnak rendelkezésre egy helyszíni műhelyben. A kiegyensúlyozott egység kiküszöböli annak a kockázatát is, hogy az alkatrészek nem illeszkedjenek egymáshoz, ami egyenetlen henger-henger üzemanyag-ellátást okoz.

Q3:Milyen gyakran kell a tápegységet cserélni egy QSK60-on a bányászati ​​szolgáltatásban?
A:Tipikus bányászati ​​körülmények között (nagy terhelés, folyamatos üzem, 2200 bar sínnyomás) az erőegység jellemzően kitart8000-10000 óra. Ez azonban nagymértékben függ az üzemanyag minőségétől és a szűrő karbantartásától. Javasoljuk, hogy figyelje a visszatérő áramlást-, ha 1600 bar nyomáson meghaladja az 1,0 l/perc értéket, ideje megtervezni a cserét.

Q4:Telepíthetem a 4307242-t a külső PCV vagy IMV cseréje nélkül?
A:Igen-a PCV vagy az IMV független a tápegységtől. Ha azonban a meglévő szabályozószelep elhasználódott, akkor célszerű egyidejűleg kicserélni. A kopott szelep korlátozza az új tápegység teljesítményét.

Q5:Mi a helyes eljárás a tartalék 4307242 tápegység tárolására?
A:Tárolja az eredeti csomagolásban, minden nyílást lezárva. Tartsa száraz, stabil hőmérsékletű környezetben (5-40 fok). Ne forgassa kézzel a hajtótengelyt,{4}}ez megzavarhatja a belső olajréteget, és korróziót okozhat a precíziósan köszörült felületeken.

Q6:Hogyan ellenőrizhetem, hogy az új tápegység megfelelően van-e időzítve időzítőcsap nélkül?
A:Az időzítőcsap az egyetlen pontos módszer. Ha az időzítő csap nem áll rendelkezésre, a szivattyú hajtótengelyének helyzetét az eltávolítás előtt megjelölheti, és áthelyezheti a jelölést az új egységre. Ez a módszer azonban csak hozzávetőleges (±1 fokos pontosság), és enyhe teljesítményveszteséget eredményezhet. Erősen javasoljuk a megfelelő időzítő eszköz használatát.
