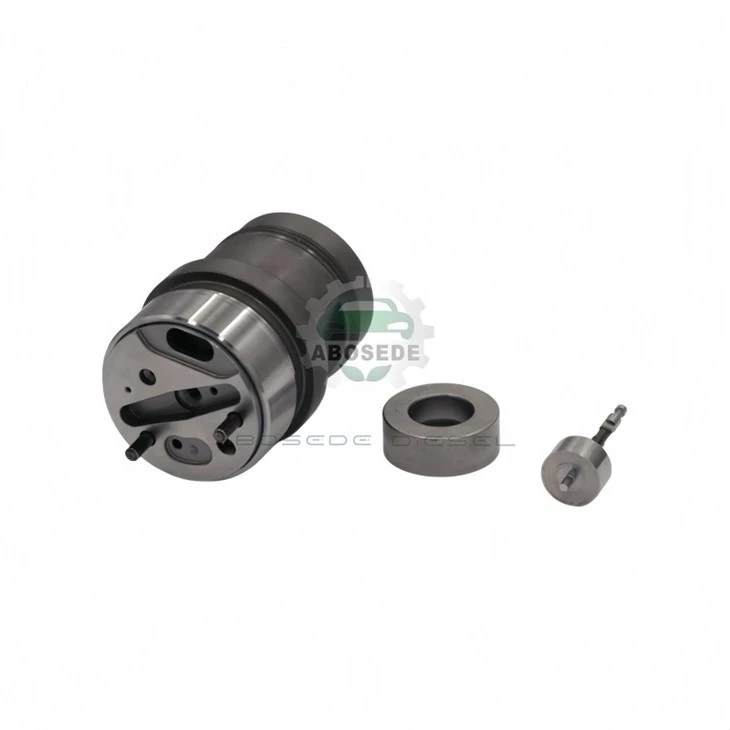

BOSCH Four{0}}Port befecskendező felső szelep – A vezérlőkamra építésze a precíziós dízelméréshez

Amikor a technikusok az injektor teljesítményéről beszélnek, a beszélgetés mindig a fúvókáról, a tűről vagy a mágnesszelepről folyik. Mégis gyakran azt az alkatrészt vizsgálják a legkevésbé, amely a legnagyobb hatással van a befecskendezési mennyiségre és időzítésre: a felső szelepegységet, más néven vezérlőszelepet vagy Z-szelepet. Ez a precíziós megmunkálású alkatrész szabályozza a nagynyomású üzemanyag áramlását a vezérlőkamrába és onnan ki, és meghatározza, hogy a tű milyen gyorsan emelkedik fel, és milyen határozottan illeszkedik. A Bosch négyjáratú befecskendező felső szelepe nem pusztán passzív vezeték; ez az aktív hidraulikus logikai kapu, amely a mágnesszelep elektromos parancsát szabályozott nyomáskülönbséggé alakítja át. Ez az a komponens, amely elválasztja az érzékeny befecskendező szelepet a lassútól, és az üzemanyag-hatékony motort az üzemanyag-pazarlótól.

A felső szelepszerelvény egy bemeneti fojtószelepből (amely nagynyomású üzemanyagot enged be a vezérlőkamrába) és egy kimeneti fojtószelepből (amely nyomást enged le, amikor a golyóscsap kinyílik). A két fojtószelep közötti arány – az „A-arány” – határozza meg azt a sebességet, amellyel a vezérlőkamra nyomása emelkedik és csökken. Ha a bemeneti fojtószelep túl nagy a kimenethez képest, a tű lassan nyílik, ami késlelteti az injekció megkezdését. Ha a kiömlőnyílás túl nagy, a tű idő előtt bezárul, lecsonkítva az injekciós eseményt. A Bosch felső szelepet olyan A-aránnyal gyártják, amely pontosan illeszkedik az injektor tervezett alkalmazásához, biztosítva, hogy a tűemelési görbe nagy pontossággal kövesse az ECU parancsolt impulzusformáját. Laboratóriumi méréseink során a nyomásesési sebességet a vezérlőkamrában (dP/dt) 350-450 bar/ms értéken tartják – ez a tartomány olyan tűemelési reakciót produkál, amely elég gyors a pontos időzítéshez, és elég csillapított a hidraulikus sokk elkerüléséhez.



A felső szelep teljesítményét nem pusztán a fizikai méretei határozzák meg, hanem az áramlási együtthatója – annak mértéke, hogy a fojtószelepek milyen hatékonyan engedik át az üzemanyagot valós üzemi körülmények között. A Bosch felső szelep áramlási együtthatója 0,72–0,78 a bemeneti fojtószelepnél és 0,68–0,74 a kimeneti fojtószelepnél, amelyek az adagolónyílások pontos élgeometriáját és felületi minőségét tükrözik. Ezek az együtthatók stabilak maradnak a befecskendező szelep élettartama alatt, mivel a nyílásokat a bemeneti szűrő védi az üzemanyag-hordozós koptató anyagoktól. Amikor a felső szelep kopik, az áramlási együttható megváltozik – jellemzően növekszik, ahogy az élek lekerekítenek –, ami eltolja az A-arányt és megváltoztatja a befecskendezési időzítést. Újragyártási folyamatunk magában foglalja mindkét fojtószelep áramlási próbapados ellenőrzését, biztosítva, hogy az újszerű áramlási együttható helyreálljon, és hogy a felső szelep ugyanazt a hidraulikus reakciót adja, mint az eredeti specifikáció.

A felső szelep két elsődleges kopási mechanizmust tapasztal: az eróziót és a kifáradást. Erózió akkor következik be, amikor a nagy sebességű üzemanyagáram mikroszkopikus méretű csiszolórészecskéket visz át a fojtószelep szélein, fokozatosan lekerekítve azokat, és növelve az áramlási területet. Fáradás lép fel a golyósszelep-ülékben, ahol a mágnesszelep által hajtott golyó ismételt ütközése a tömítőfelület mikroszkopikus deformációját okozza. A Bosch felső szelep edzett golyót (Rockwell C 62-64) és 0,2 µm Ra felületkezelésű átlapolt üléket használ, így a kopás mértéke 100 000 km-enként körülbelül 2-3 µm-re csökken. Ennél a sebességnél a felső szelep az első 300 000-400 000 km-en az eredeti specifikációhoz képest ±2%-on belül tartja az A-arányt, majd az eltolódás észrevehetővé válik az alapjárati stabilitás és az üzemanyag-fogyasztás változásaival. A felső szelep gyakran az első alkatrész, amely eléri élettartama végét, még akkor is, ha a fúvóka használható marad.

Bemeneti fojtószelep áramlási együtthatója:0,72–0,78 (jellemző a négy portos kiviteleknél)

Kimeneti fojtószelep áramlási együtthatója: 0.68‑0.74

A-arány (bemeneti/kimeneti hatásos terület):1,15-1,25 (alkalmazásonként változik)

A vezérlőkamra nyomáscsökkenési sebessége (dP/dt):350-450 bar/ms

Tűemelési reakcióidő (parancs az emeléshez):0,20–0,30 ms (felső szelep függő)

Golyósszelep-ülék szivárgása (1600 bar-nál):0,3 ml/perc vagy annál kisebb – minden szivárgás közvetlenül befolyásolja a sínnyomás stabilitását

Felületi felület (ülés):0,2 µm Ra, optikai laposra lapolva

A labda keménysége:62-64 HRC (Rockwell C)

Működési hőmérséklet tartomány:-30 fok és 160 fok között (az üzemanyag hőmérséklete a vezérlőkamrában)

1. kérdés: A befecskendezőim kevesebb mint 200 000 km-esek, de durva alapjáratom van és alacsony az üzemanyag-fogyasztásom. A felső szelep lehet a probléma?

V: Igen, különösen, ha a motort szennyezett üzemanyaggal üzemeltették, vagy ha az üzemanyagszűrő karbantartását elhanyagolták. A felső szelep fojtószelepei érzékenyek a koptató részecskék okozta erózióra, és a gömbülék még tiszta üzemanyag mellett is elkophat. Javasoljuk, hogy végezzen szivárgástesztet, és hasonlítsa össze az eredményeket az alapértékkel – ha a szivárgás több mint 30%-kal nőtt az újhoz képest, akkor a felső szelep valószínűleg elkopott, és figyelmet igényel.

Q2: Cserélhetem a felső szelepet a teljes befecskendező szelep cseréje nélkül?

V: Igen, a felső szelep szervizelhető alkatrész a legtöbb Bosch négyportos befecskendező szelepen. Javasoljuk azonban, hogy a felső szelepet a befecskendező szelep áramlási jellemzőihez igazítsák. Egy véletlenszerű felső szelep beszerelése áramlási teszt nélkül megváltoztatja az A-arányt és a befecskendezési időzítést. Újragyártási szolgáltatásunk egy hozzáillő felső szelepet biztosít, amely az adott befecskendező szelephez van kalibrálva.

3. kérdés: Honnan tudhatom, hogy a felső szelep A-aránya megfelelő-e a motoromhoz?

V: A helyes A-arányt az injektor cikkszáma és osztálykódja határozza meg. A Bosch minden befecskendezőcsaládhoz egy adott A-arányt használ, és az ECU kalibrációs táblázata erre az arányra épül. Ha a felső szelepet egy másik A-aránnyal rendelkezőre cseréli, az ECU megpróbálja kompenzálni, de elérheti az alkalmazkodási tartomány határát, ami ellenőrző motorfényt vagy rossz vezethetőséget eredményez. Mindig igazítsa a felső szelepet az injektor cikkszámához.

4. kérdés: Milyen hatással van a golyósszelep-ülék szivárgása a sínnyomásra?

V: A golyósszelepülés az a tömítőfelület, amely megakadályozza, hogy az üzemanyag megkerülje a vezérlőkamrát, amikor a befecskendező szelep zárva van. Ha ez az ülés szivárog, az üzemanyag folyamatosan távozik a nagynyomású rendszerből, aminek következtében a sínnyomás gyorsabban esik le, mint ahogy a szivattyú fenntartani tudja. A szivattyú keményebben dolgozik a kompenzáció érdekében, csökkentve élettartamát és növelve az üzemanyag-fogyasztást. A szivárgó ülék gyakran a felső szelepkopás első tünete. Utángyártott felső szelepeinket 1600 bar nyomáson szivárgásvizsgálatnak vetik alá, hogy biztosítsák a nulla mérhető szivárgást.

5. kérdés: Van egy utángyártott befecskendezőm, amelyet áramlási teszten végeztek, de az alapjárat még mindig durva. Lehet, hogy a felső szelep nem megfelelő?

V: Lehetséges. Sok utángyártó a fúvókára és a mágnesszelepre összpontosít, és a felső szelepre néz. Előfordulhat, hogy a komplett befecskendező szelep áramlási tesztje nem fed fel a felső szelep problémáját, mert az injektor továbbra is képes a megfelelő teljes mennyiséget leadni, miközben helytelen nyomáscsökkenési sebességgel rendelkezik, ami befolyásolja a befecskendezési időzítést. Javasoljuk, hogy tesztelje a befecskendező szelepet egy olyan padon, amely a nyomáscsökkenési profilt méri – egy speciális teszt, amely azonosítja azokat a felső szelephibákat, amelyeket egy egyszerű áramlási teszt kihagy.

6. kérdés: Használhatok egy másik Bosch injektormodell felső szelepét helyettesítőként?

V: Szinte soha. A felső szelep az egyik leginkább alkalmazásspecifikus alkatrész az injektorban. A fojtószelep átmérője, a golyó mérete és az A-arány az injektor specifikus áramlási görbéjéhez és az ECU kalibrációjához igazodik. Még ha a felső szelep fizikailag illeszkedik is, a hidraulikus viselkedés nem megfelelő. Nyomatékosan javasoljuk, hogy ne cserélje ki a felső szelepeket a különböző injektormodellekre – mindig használja az injektor cikkszámához megadott alkatrészt.
