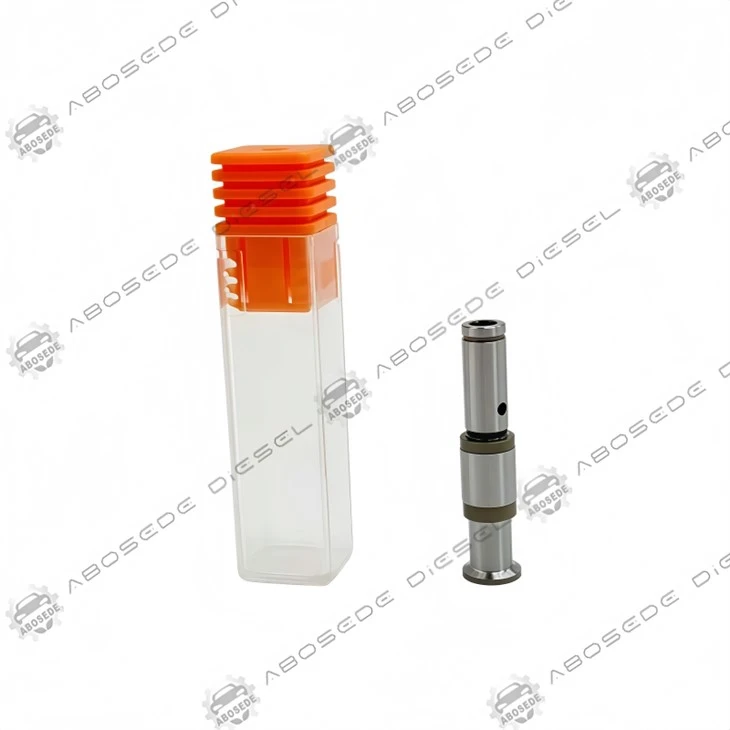

Bosch EUI 6.995 szelepdugattyú – Folyadék tehetetlenségi terhelés illesztése és nyomáshullám-terjedés késleltetése 0414700/701/702 sorozatú egységinjektorokhoz



A Bosch szivattyú-fúvóka egység befecskendező (EUI) rendszerében a szelepdugattyú nem működik elszigetelten,{0}}hidraulikusan kapcsolódik a vezérlőkamrában lévő üzemanyaghoz, amely folyadéktömegként működik, amelyet minden befecskendezési ciklusnál gyorsítani és lassítani kell. Ezfolyadék tehetetlenségi terhelés, amely arányos az üzemanyag sűrűségével és a vezérlőjárat hosszával, további erőt fektet a dugattyúra, amelyet a mágnesszelepnek kell legyőznie. Ha a dugattyú dinamikus jellemzői nem illeszkednek ehhez a folyadék tehetetlenséghez, a válaszidő inkonzisztenssé válik, és az üzemanyag hőmérsékletétől és a befecskendezési nyomástól függően változik. A Bosch EUI 6.995 egy szelepdugattyú, amelyet kifejezetten a Bosch 0414700, 0414701 és 0414702 sorozatú egységinjektorokhoz terveztek, jellegzetes tervezési prioritással:folyadék tehetetlenségi terhelés illesztése és nyomáshullám terjedési késleltetés szabályozása. Ezt úgy érik el, hogy aenyhén megnövekedett dugattyú tömege(14,5 g) aprecíziós talajnyomás kiegyenlítő horonyamely beállítja a vezérlőkamrának kitett hatékony hidraulikus területet, biztosítva, hogy a dugattyú gyorsulási profilja szinkronban legyen a folyadék tehetetlenségével. Ezenkívül a dugattyú aszabályozott felületi érdesség(Ra 0,08 µm), amely csökkenti a tapadást a dugattyú és az üzemanyag között, minimalizálva a statikus súrlódást, amelyet a működtetés pillanatában le kell küzdeni. Ha ilyen tehetetlenségi illesztés nélküli dugattyút használnak, a mágnesszelepnek erősebben kell dolgoznia a folyadékterhelés leküzdése érdekében, amihőmérsékletfüggő válaszkésleltetés-olyan állapot, amely hideg motornál enyhe habozásban nyilvánul meg, ami melegben eltűnik. Ez az útmutató újradefiniálja az EUI 6.995-öt ahidraulikus-dinamikus alkatrész, ahol a folyadéktehetetlenség illesztése elengedhetetlen a konzisztens mágnesszelep válaszhoz.



Az EUI 6.995 szelepdugattyú a következő Bosch szivattyú-fúvóka egység befecskendező sorozatának közvetlen cserealkatrésze, amelyet kifejezetten olyan alkalmazásokhoz terveztek, ahol kritikus a hőmérséklet-ingadozások közötti egyenletes reakció:

Bosch 0414700– Szabványos EUI Euro 3/4 motorokhoz MAN, DAF és korai Volvo alkalmazásokban

Bosch 0414701– Továbbfejlesztett változat Euro 4/5-höz, nagyobb áramlási kapacitással

Bosch 0414702– Nagy teherbírású változat ipari és tengeri alkalmazásokhoz

Ezek az egységbefecskendezők a következő helyekre vannak felszerelve:

FÉRFI D20, D26motorok TGA, TGS, TGX teherautókban

DAF MX-11, MX-13XF, CF sorozatú motorok

Volvo D13(korai Euro 4/5) FH, FM teherautókban

Renault DXi 11, 13Prémiumban, Magnumban

Ipari generátorok és tengeriugyanazt a befecskendező platformot használva

Az EUI 6.995 azonosítható rólanyomáskiegyenlítő horony-egy sekély kerületi csatorna a vezérlőél közelében-és aszaténozott felületkonzisztens Ra 0,08 µm érdességgel. A Bosch cikkszáma általában 6.995‑xxx vagy 2 418 455 1xx (specifikus utótag) bélyegzővel van ellátva. Az EUI 6.990-től eltérően (amelynek nincs kiegyensúlyozó hornya), a 6.995-öt a folyadék tehetetlenségi terheléseinek kezelésére tervezték.



Paraméter	Specifikáció
Bosch referencia	EUI 6.995 (2 418 455 1xx sorozat – erősítse meg az injektorral)
Alkatrész típusa	Szelepdugattyú folyadéktehetetlenséghez illeszkedő horonnyal
Alapanyag	Gyors szerszámacél (ASP 2053) – magkeménység HRC 58–62
Felületkezelés	Lágynitridálás szatén bevonattal – Ra 0,08 µm
Dugattyús mise	14,5 g ± 0,2 g – a tehetetlenség illeszkedik a vezérlőkamra folyadékához
Nyomáskiegyenlítő horony	0,3 mm mély × 1,0 mm széles – 2,5 mm-re található a vezérlőéltől
Vezérlő élgeometria	45 fokos letörés 0,75 mm-es talajszélességgel
Tömítőfelület átmérője	5,980 – 5,985 mm (a szelepház furatához igazítva)
Párzási illeszkedési távolság	0,004 – 0,007 mm
Folyadék tehetetlenségi terhelés változása	Legfeljebb 3% 20–100 fok között (vs. . 12% nem kiegyensúlyozott esetén)
Hullámterjedés késleltetése	Legfeljebb 0,05 ms eltérés a működési hőmérséklet tartományon belül
Javasolt csere	600 000–800 000 km (autópályán) / 6 000–8 000 óra (ipari)
Ellenőrzési módszer	A horonymélység ellenőrzése; felületi érdesség mérése



A nem megfelelő dugattyúra cserélt EUI 6.995 a hőmérséklettől függő tüneteken keresztül mutatkozik meg:

Hidegindítási tétovázás– észrevehető késleltetés a mágnesszelep működtetése és a dugattyú mozgása között, amikor a motor hideg, ami eltűnik, ahogy a motor felmelegszik.

Hőmérséklet-függő időzítés– a befecskendezés kezdete több mint 0,5 fokos forgattyúszöggel tolódik el a hideg és meleg üzemmód között.

Megnövekedett mágnesszelep áramfelvétel hidegindításkor– hidegben a mágnesszelep árama a normálnál magasabbra emelkedik, jelezve, hogy a dugattyú küzd a folyadék tehetetlenségével.

Szabálytalan alapjárat, amíg meleg– az alapjárat hidegen durva, de üzemi hőmérsékleten stabilizálódik.

Műhelyteszt: mérje meg a mágnesszelep reakcióidejét két üzemanyag-hőmérsékleten -hideg (20 fok) és meleg (80 fok)-egy oszcilloszkóp és egy áramszonda segítségével. Ha a reakcióidő 0,15 ms-nál nagyobb mértékben növekszik hidegen, akkor a dugattyú tehetetlenségi nyomatéka nem megfelelő.



A folyadék tehetetlensége kritikus szempont a közös nyomócsöves befecskendező vezérlőszelepeknél, ahol a vezérlő térfogatot gyorsan fel kell tölteni és ki kell üríteni. Egyes közös nyomócsöves befecskendező szelepek hasonló kiegyenlítő funkciókkal rendelkeznek a folyadék tehetetlenségi hatásának kezelésére. Az EUI 6.995 hornyos kialakításának megismerése a technikusok számára közvetlen betekintést nyújt a közös nyomócsöves befecskendezőszelep-szerelvény hidraulikai tervezésébe.



1. kérdés: Mi a folyadék tehetetlensége, és hogyan befolyásolja a szelepdugattyút?
A folyadék tehetetlensége a vezérlőkamrában lévő üzemanyag ellenállása a felgyorsulással szemben, amikor a dugattyú elmozdul. Ez az ellenállás növeli a mágnesszelep által igényelt erőt; ha nem illeszkedik, a dugattyú lassabban reagál, ha az üzemanyag hideg és sűrűbb.

Q2: Hogyan segít a nyomáskiegyenlítő horony?
A horony kiegyenlíti a nyomáseloszlást a dugattyú körül, biztosítva, hogy a folyadék tehetetlenségi ereje minden irányban egyenletes legyen. Ez megakadályozza, hogy a dugattyú aszimmetrikus folyadékterhelés hatására a középpontjából kiszoruljon.

3. kérdés: Használhatom az EUI 6.995-öt olyan injektorban, amely eredetileg a 6.990-et használta?
Igen-a 6.995 méretben azonos és kompatibilis az összes 0414700/701/702 befecskendezővel. Kifejezetten a hidegindítási reakció javítására tervezték, és hideg éghajlaton üzemeltetett járművekhez ajánlott.

Q4: Hogyan befolyásolja az üzemanyag hőmérséklete a folyadék tehetetlenségét?
A hideg üzemanyag sűrűbb és viszkózusabb, ami növeli a folyadék tehetetlenségi terhelését. Az EUI 6.995 kiegyenlítő hornya kompenzálja ezt a hatást, egyenletes reakciót biztosítva a teljes hőmérsékleti tartományban.

K5: Mi a szerepe a szabályozott felületi érdességnek (Ra 0,08 µm)?
A szatén bevonat csökkenti a dugattyú és az üzemanyag közötti statikus súrlódást, lehetővé téve, hogy a dugattyú könnyebben elszakadjon a folyadék adhéziójától, amely egyébként késleltené a mozgását.

6. kérdés: Milyen gyakran kell ellenőrizni a nyomáskiegyenlítő hornyot?
A hornyot minden befecskendező szervíznél ellenőrizni kell. Használjon mélységmérőt a horony mélységének ellenőrzéséhez; ha 0,25 mm alá kopott, a kiegyenlítő hatás csökken, és a dugattyút ki kell cserélni.
